隨著民用及軍事航空活動頻繁，機場周邊以及重要空域的監控與情報獲取需求日益增長。對低空、近距離、短時窗口內的飛機起降活動進行高效、連續、精確的跟蹤與識別，不僅對空防態勢感知、空域管理及事故調查具有重要意義，也對民航保障、治安管控以及應急響應提供關鍵信息支撐。華瑞通面向“三公里飛機起降跟蹤識別”這一典型應用場景，提出基于中波（SWIR/近中紅外）制冷光電轉臺的綜合監控解決方案。華瑞通小編將從需求分析切入，深入論述中波制冷探測技術與轉臺平臺的優勢、系統構成、關鍵子系統設計要點、性能指標、部署與應用場景、以及未來拓展與發展方向，旨在為工程實施與決策者提供系統性的技術參考與實踐指導。
一、需求分析：從識別到研判的關鍵要素
在3公里范圍內對飛機起降進行跟蹤識別，既要滿足目標檢測與實時跟蹤，又需保證對機型、航跡、狀態（起飛、降落、滑行）以及異常行為的準確判定。具體需求可分為以下幾方面：
- 覆蓋與視場：需覆蓋跑道兩端、滑行道、停機坪等關鍵區域，確保無盲區或可通過轉臺大幅度俯仰、方位掠過盲區。
- 分辨率與識別能力：在3公里距離下識別飛機型號（寬體/窄體/公務機/直升機）、機載標識（涂裝、尾號）及關鍵特征（發動機數、機翼型）需要較高的光學分辨率與成像對比度。
- 抗干擾與環境適應性：白天、夜間、逆光、霧霾、低照度等復雜氣象環境下仍需保持穩定檢測與成像性能。
- 實時性與持續性：從目標發現到軌跡建立、態勢研判的時延應極低，系統需具備長時連續作業能力與自動化水平。
- 可靠性與安全性：關鍵任務場景對系統可靠性、故障恢復能力與數據安全性有嚴格要求。
- 接口與融合：多源數據融合（雷達、ADS-B、航班計劃、視頻偵查）與上級指揮平臺的互聯互通能力。
基于上述需求，選擇中波（中波段近紅外/短波紅外）制冷探測器與穩定可靠的光電云臺，能夠在可見光受限條件或強反射情況下提供更好的目標對比度，提升夜間與低能見度環境下的識別率。
1. 中波（SWIR/MWIR）成像優勢
- 穿透薄霧與大氣散射：相比可見光，中波段波長在0.9—3 μm（具體系統可能聚焦于SWIR或MWIR波段）對煙霧、霧霾及部分氣溶膠具有更好的穿透能力，能顯著提升低能見度下的目標可見性。
- 熱發射與反射混合信息：中波段既能捕捉目標材料對太陽光的反射特性（在白天），也能在一定程度上感知溫度差異（特別是MWIR），使得發動機、剎車盤、排氣等熱源在夜間更易被檢測。
- 更高的對比度與細節分辨率：對于某些涂裝或表面材質（如特殊防反光涂層、暗色機身），中波段成像可以呈現更好的紋理和邊緣細節，有利于機型識別與尾號辨認。
2. 制冷探測器的必要性
- 高靈敏度與低噪聲：制冷探測器（如InGaAs短波制冷或HgCdTe中波制冷）通過降低探測元件溫度，顯著降低熱噪聲，提高信噪比，從而在微弱目標或遠距離弱信號條件下實現更可靠的檢測。
- 快速響應與寬動態范圍：制冷器件通常具有更寬的動態范圍和更快的幀率響應，適合快速移動目標的實時跟蹤。
- 長時穩定性：現代制冷單元（如空氣循環制冷或微型斯特林制冷）在保證冷卻效果的同時，能提供長時間穩定工作，適合需連續作業的機場監控場景。

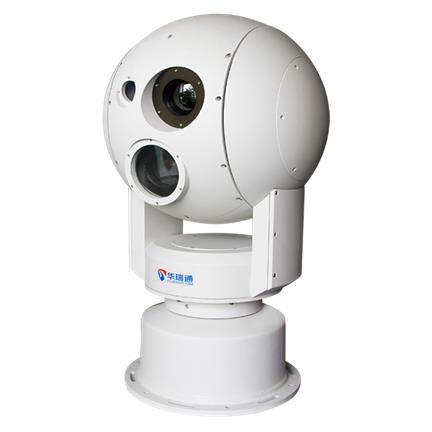

3. 光電轉臺（云臺）平臺優勢
- 高精度姿態控制：高精度、低抖動的云臺能保持鏡頭對目標穩定指向，配合圖像穩定算法可顯著提高長焦距成像質量。
- 大范圍機動能力：方位、俯仰的大轉角與高速響應，保證在目標跨越視野或機場廣域巡檢時仍能快速捕獲并連續跟蹤。
- 多傳感器集成：云臺便于集成可見光望遠鏡、熱成像（LWIR）、激光測距（LRF）、激光指示器、向?qū)鞲衅鞯龋瑢崿F(xiàn)多光譜融合與測距增強識別。
- 抗風與環境封裝：工業級或軍工級云臺具備良好防護等級（IP67/IP68可選）、抗風能力和減震設計，保障復雜氣象下的穩定運行。
三、系統構成與關鍵子系統設計
一個完整的“3公里飛機起降跟蹤識別監控系統（基于中波制冷光電轉臺）”應包含以下關鍵模塊：
1. 中波制冷相機子系統
- 探測器類型：InGaAs（短波紅外SWIR）或HgCdTe（中波紅外MWIR），根據目標光譜特性、環境條件與成本進行選擇。HGCdTe MWIR在夜間熱目標檢測上更具有優勢，但成本與制冷復雜度較高；InGaAs在近紅外反射成像（識別涂裝、尾號）方面表現優越。
- 制冷方案：選擇微型斯特林制冷機或熱電制冷結合優化散熱設計以保證長期穩定性。需考慮振動抑制與壽命（MTBF）。
- 光學系統：長焦變焦對焦鏡頭，具備自動/手動對焦、遠心設計或低色差設計，支持光學分辨率滿足3公里處能分辨機身細節（通常需要亞米級到分米級的分辨能力，視任務需求細化）。
- 成像參數：幀率（高幀率以跟蹤快速起落運動）、像素數（高分辨率傳感器以便識別細節）、動態范圍、量子效率等。
2. 可見光/熱成像補充通道
- 可見光高分辨率變焦攝像機：用于白天高清識別、尾號讀取與顏色辨認。
- 長波紅外（LWIR）熱像儀（可選）：在完全無光或煙霧濃重情況下，提供熱態識別補充。
- 多通道融合：通過軟件對可見光、中波與長波圖像進行時間和空間對齊、偽彩融合或決策級融合，提高整體識別概率與魯棒性。
3. 精密光電云臺（轉臺）
- 控制精度：方位與俯仰控制精度應達到亞弧分級別；響應速度與跟蹤平滑性關鍵。
- 伺服與編碼器：高分辨率角度編碼器與高速伺服系統以保證實時跟蹤與回溯精度。
- 抗震動與減抖：機械減震與電子圖像穩定（EIS）協同，降低風載與平臺抖動帶來的成像模糊。
- 接口與擴展性：支持通用協議（如PTZ、Pelco、ONVIF 擴展、SDK/API）的控制與與第三方系統集成。
4. 激光測距與精確定位模塊
- 激光測距（LRF）：提供米級甚至更高精度的目標距離信息，便于將像素坐標轉換為實際位置，實現三維軌跡恢復。
- GNSS/INS：云臺及系統自定位信息，便于與地圖及航班計劃比對，實現地理參照的目標標注。
5. 目標檢測與跟蹤軟件
- 目標檢測算法：融合可見光及中波特征的深度學習模型（如基于YOLO/SSD/Transformer等架構的定制模型），專門針對飛機外形、機型、尾號等目標進行訓練，提高在特定距離與角度下的識別率。
- 跟蹤與多目標管理：基于卡爾曼濾波/多假設追蹤(MHT)/深度學習關聯（ReID）等技術支持多目標同時跟蹤與遮擋處理。
- 行為分析與研判：軌跡分類、異常行為識別（如誤滑出跑道、非授權起降、低空遲停）與事件告警模塊。
- 數據管理與溯源：視頻、元數據、測距與外部數據（ADS-B、雷達）進行時間同步、索引與存儲，便于事后回溯與取證。
6. 數據融合與外部接口
- ADS-B/MLAT/雷達數據融合：通過時間/空間配準將被動光電觀測與其他傳感器信息相結合，提升目標身份確認與抗欺騙能力。
- 航班計劃/塔臺信息接入：對接航班計劃、塔臺通訊，作為研判的上下文信息，輔助辨識正常起降與異常事件。
- 指揮與展示平臺：可視化界面、態勢圖、事件告警與API接口，支持指揮決策與即時處置。
四、關鍵工程設計考慮與權衡
在工程實現層面，若干權衡與設計細節直接影響系統效果與投入產出比。主要考慮如下：
1. 波段選擇與成本權衡
- SWIR（短波紅外）與MWIR（中波紅外）各有優劣。SWIR（InGaAs）器件在反射成像、識別涂裝和尾號上成本更低、成像細節更好；MWIR（HgCdTe）在夜間熱輻射對比中更顯著，但器件、制冷與維護成本更高。應基于目標識別優先級與預算做科學選擇，或采用雙通道（SWIR + LWIR）組合以兼顧全天候性能。
2. 制冷系統的可靠性與維護
- 制冷單元壽命（尤其是微型斯特林機）和運行噪音、振動問題需充分評估，必要時采用冗余或易替換設計，保證現場可維護性。對一些對成本敏感但環境條件較好（例如晝夜光照充足）的部署，可考慮非制冷InGaAs替代，但會犧牲夜間靈敏度。
3. 光學放大倍數與視場（FOV）
- 長焦鏡頭提供高分辨率但視場窄，可能錯失快速進入視野的目標；大視場便于搜索但分辨率降低。建議采用大變焦比（長焦端用于識別與尾號讀取，廣角端用于快速搜索），并配合自動切換策略與多目標優先級管理。
4. 跟蹤算法的實時性與硬件加速
- 在3公里場景中，飛機速度較高（尤其跑道附近加速/減速），跟蹤算法需低延遲運行。采用邊緣GPU/FPGA加速深度模型推理，保證高幀率下的檢測與跟蹤穩定性。
5. 數據安全與隱私合規
- 采集的影像、航班信息與識別結果可能涉及個人或企業隱私（如公務機尾號），需實現數據訪問控制、加密存儲與合規管理，滿足適用法律法規與行業標準。
五、性能指標與驗收標準（示例）
為了保證系統能夠滿足“3公里飛機起降跟蹤識別”的業務目標，需設定一系列可測量的性能指標，例如：
- 目標發現概率（P_D）：在正常天氣條件下，3公里范圍內飛機進入監視區后要求P_D ≥ 0.98（白天），夜間P_D ≥ 0.9（視所選波段與制冷與否調整）。
- 識別概率（機型/尾號/機身特征）：機型識別準確率≥95%（白天），尾號讀取成功率≥80%（白天、無遮擋，良好光照）；夜間指標視MWIR能力適當放寬或提高。
- 跟蹤連續性：在目標進入視場后，連續跟蹤時間覆蓋率≥95%，遮擋或短暫丟失后能在3秒內恢復鎖定。
- 距離測量精度（激光測距）：±1 m（典型）。
- 系統響應時延：從目標檢測到觸發告警與標注的總時延≤500 ms（含傳感、算法與網絡傳輸）。
- 穩定工作時間/MTBF：連續工作24/7能力，單點MTBF ≥ 8000 小時（或按合同與維護計劃約定）。
六、部署策略與典型應用場景

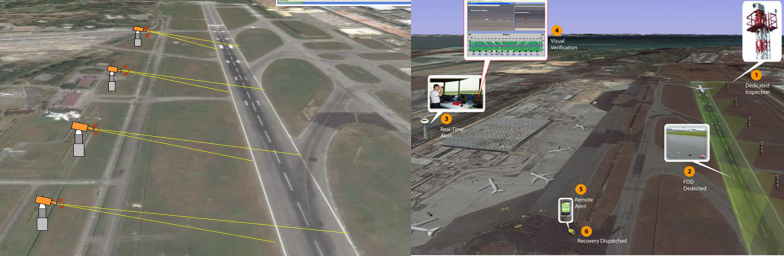

1. 典型部署架構

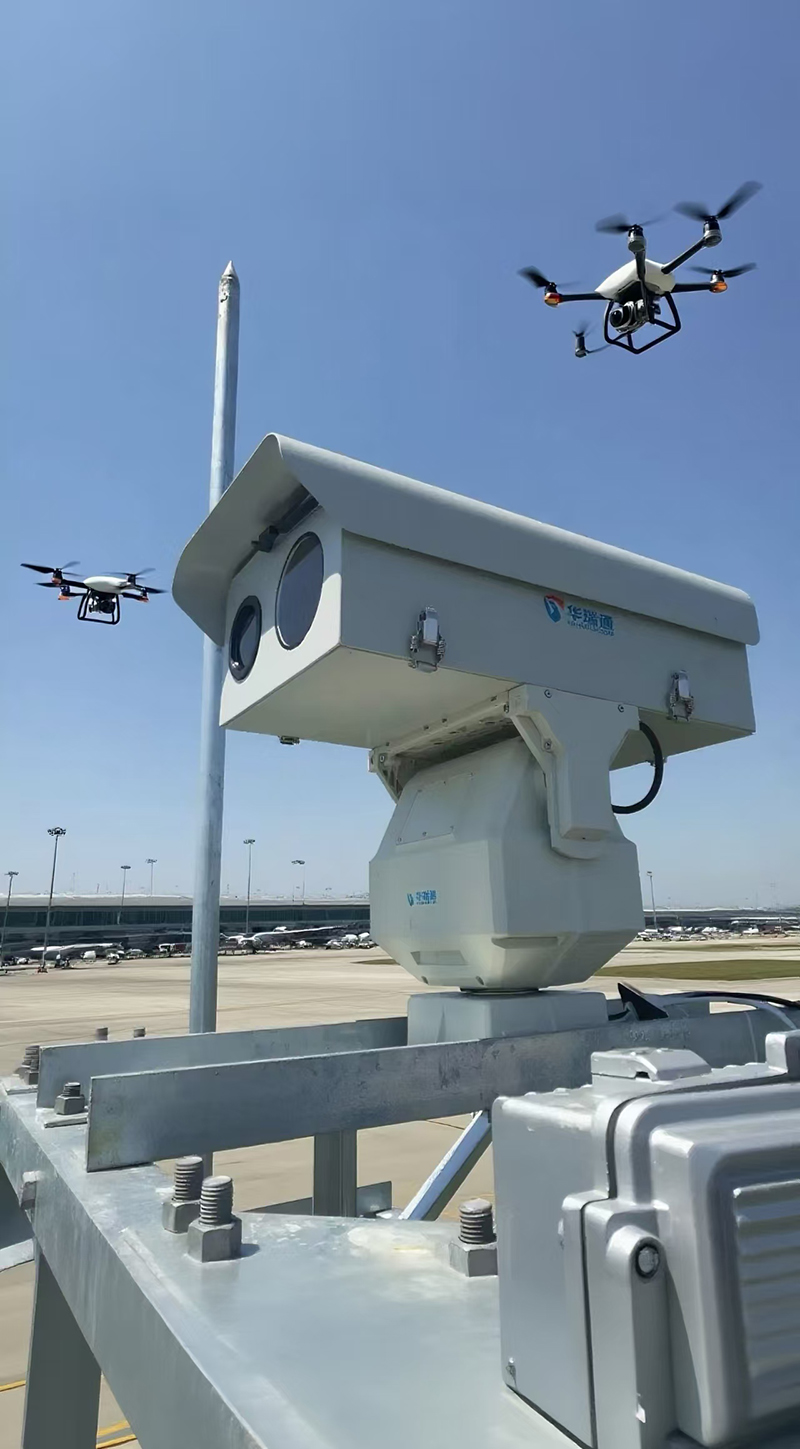

- 機場周界點位部署：在跑道兩端、滑行道旁及停機坪視線良好的高點布置若干光電轉臺，形成立體覆蓋與冗余觀測。關鍵點位可采用雙通道（中波+可見光）配置。
- 集中/分布式處理：邊緣設備在現場完成實時檢測與初級跟蹤，關鍵事件與高分辨率視頻通過安全鏈路上傳到集中指揮中心進行多源融合與研判。
- 電源與通信：考慮冗余電源、UPS及有線/無線鏈路備份（光纖、4G/5G）以保證持續運行。
2. 應用場景
- 日常態勢監控：自動記錄起降事件，統計機場使用特征，支持運行優化與調配資源。
- 安全與執法：識別未經授權起降、可疑飛行活動、違反禁飛或限制區域的行為并觸發預警。
- 事故與回溯調查：提供事發時的高清影像與軌跡數據，作為補充證據。
- 危險品/異常載物識別（輔助）：在結合多光譜數據與AI分析的前提下，可輔助判別異物掛載或異?；瘘c（如發動機異常高溫）。
七、試驗驗證與評估流程
為確保系統滿足設計目標，應建立嚴格的試驗與評估流程：
- 室內標定：光學標定、幾何畸變矯正、像元與角度映射校驗、測距系統校準。
- 實地測試：在不同光照、天氣與時間窗口下進行目標識別、跟蹤、測距與融合性能測試。包括白天、黃昏、夜間、雨霧、逆光等場景。
- 生場景演練：結合塔臺、ADS-B與管控部門進行聯動演練，驗證事件上報流程與指揮響應時延。
- 長周期穩定性測試：驗證制冷單元、云臺與基站在長時運行下的穩定性與維護需求。
八、運維與生命周期管理
一套高可靠的運維體系是保障系統長期有效運行的關鍵：
- 定期維護與預測性保養：制冷單元、軸承與伺服系統的周期巡檢，利用設備健康監測（振動、溫度、運行時長）進行預測性維護。
- 備件與替換策略：關鍵耗材（制冷機、探測器保護窗、光學元件）保持快速替換庫存與現場更換流程。
- 軟件升級與模型再訓練：隨著使用場景和目標庫擴展，需定期更新檢測模型與修正算法，支持遠程升級并保留回滾能力。
- 培訓與應急預案：對運維人員、指揮人員進行操作與故障排查培訓，制定應急替換與災備方案。
九、案例參考與效益分析（概念性示例）
某國內中大型機場在跑道兩端與主要滑行道部署了3套華瑞通中波制冷光電轉臺方案（SWIR+可見光雙通道）。部署后在低能見度條件下的起降識別率提高約30%，夜間非授權飛行事件發現時間平均縮短40%，為塔臺提供了重要的視覺證據鏈路，協助提高了航班地面運作效率及安全保障能力。長期統計顯示，系統對偶發事件（如起落架異常、發動機冒煙）具有較高的早期預警能力，減少了潛在安全隱患的蔓延。
十、未來發展方向與技術拓展
為進一步提升系統能力并應對更復雜的應用場景，可從以下方向持續投入與迭代：
- 多光譜一體化：將SWIR、MWIR、LWIR與可見光進一步融合，并引入高光譜成分以增強材料識別能力（辨識特殊涂裝、表面處理）。
- AI與大模型融合：采用更強的視覺大模型進行跨距、跨角度魯棒識別，結合少樣本學習與自監督學習應對尾號、特殊機型的稀缺樣本問題。
- 邊緣智能與聯邦學習：在現場設備上實現更強的推理能力并支持多點聯邦學習，提升模型在本地場景下的自適應性同時保護數據隱私。
- 低成本小型化制冷方案：研發更低震動、更高壽命的微型制冷器，降低維護成本并推廣到更多點位。
- 主動探測輔助：結合小型雷達或毫米波雷達做前端探測觸發，光電轉臺按需瞄準，提高搜索效率與覆蓋能力。
- 云化態勢與大數據分析：將多機場、多時段數據進行云端匯聚分析，為更宏觀的空域管理、航班流量預測與安全策略優化提供數據支持。
華瑞通面向3公里飛機起降跟蹤識別提出的中波制冷光電轉臺解決方案，結合了中波成像在復雜能見度條件下的成像優勢、制冷探測器的高靈敏度、以及高精度云臺的穩定跟蹤能力，能顯著提升機場近距起降態勢的可視化與研判能力。通過合理的系統集成、軟件算法優化、以及嚴格的工程實施與運維保障，能夠在提升安全監測水平、支撐執法鑒定和事故調查、以及輔助航班管理等方面發揮重要作用。未來，隨著多光譜融合、AI能力提升以及制冷技術進步，該方案有望在更廣泛的低空監控與態勢感知場景中得到推廣與應用。
