產品概述
華瑞通科技MicroCo384系列紅外熱像機芯具有無與倫比的特性和性能，能夠滿足不同的應用環境和需求。由于640和384的機械和電氣功能相同，集成商在使用不同的熱像集成時可以直接相互兼容，且在鏡頭的選用也有通用之處。
MicroCor系列是具有領先的無擋片技術，提供連續無干擾的實時紅外圖像。機芯系列體積極小，功耗低。是無人機，熱像手持設備，監控等紅外集成設備的理想之選。
產品特點
領先的無擋片技術
超低功耗 <0.7w
體積小 28 x 28 x 22mm，外形尺寸小巧，易于集成到各類型光電系統中，包括便攜式手持設備
重量輕 <30g
瞬時開機<3秒
標準偽彩模擬視頻輸出
BT.656 & LVDS數字視頻輸出
可調的瞄準線光標
持續無干擾的實時圖像
支持圖形文字上傳
數字連續變焦
連續光學變焦，三視場， 定焦鏡頭和無鏡頭機芯配置可選
| 探測器數據 | |
| 探測器類型 | 非制冷型微測輻射熱計 |
| 探測器像素 | 384 x 288 像素 |
| 像元間距 | 17μm |
| 工作波段 | 8~14μm |
| 熱靈敏度(NETD) | ＜40mk |
| 幀頻 | 50|60Hz |
| 圖像性能 | |
| 非均勻校正 | 無擋片技術 |
| 開機時間 | <3秒 |
| 電子變焦 | 2倍, 4倍, (連續變焦可選) |
| 圖像控制 | 圖像模式、極性、數字連續變焦、偽彩色或黑白色、圖像細節增強技術 |
| 增益&亮度&銳度 | 自動|手動，循環調節 |
| 瞄準十字光標,文字 | 有，可定制，可調節 |
| 機芯控制 | 自動,手動(通過GUI or 控制命令) |
| 主板 | |
| 主電氣接口 | 50-pin 輸出 |
| 通訊控制 | UART|RS232 LVCMOS +2.5V-3.3V |
| 模擬輸出 | PAL(標準)，NTSC(可選) |
| 數字輸出 | BT.656(標準) , LVDS和CMOS(可選) |
| 擴展板 | |
| 電氣接口 | 20-pin 輸出 |
| 模擬輸出 | PAL(標準)，NTSC(可選) |
| 數字輸出 | BT.656(標準) , LVDS和CMOS(可選) |
| 通訊控制 | UART|RS232 LVCMOS +2.5V-3.3V |
| 電 源 | |
| 工作電壓 | VDC: +2.8V ~ 5.5V |
| 典型工作電壓 | VDC: +3.7V |
| 功耗 | <0.7W |
| 反接保護 | 支持 |
| 過欠壓保護 | 支持 |
| 環境 | |
| 工作溫度范圍 | -40℃ 至 +60℃ |
| 儲存溫度范圍 | -50℃ 至 +70℃ |
| 物理特性 | |
| 重量 (不帶鏡頭和后蓋) | ＜30g |
| 尺寸 (不帶鏡頭和后蓋) | 28 x 28 x 22mm |
| 溫度 | 5% ~ 95% 非冷凝 |
| 工作海拔 | +12,200米 |
| 撞擊 | 200g沖擊脈波; 帶有11ms 齒形波 |
| 抗振性 | 4.3g, 3軸，每軸8小時 |
| 熱沖擊 | 5°/分鐘 |
| 封裝 | IP67 (鏡頭) |
| 固定孔 | 10 個M2 X 4, UNC ?”-20(可選) |
| 包裝 | |
| 標準 | 紅外熱像機芯，連接線，操作說明書，保修卡 |
| 選配 | 紅外鏡頭 |

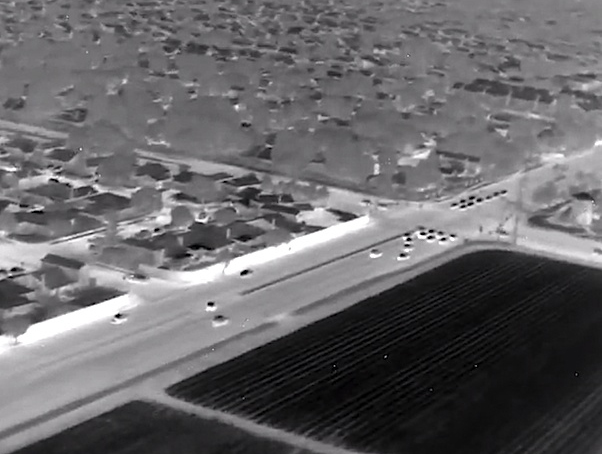

典型應用：
